靜止無功發生器SVG模塊
產品描述
技術參數
?

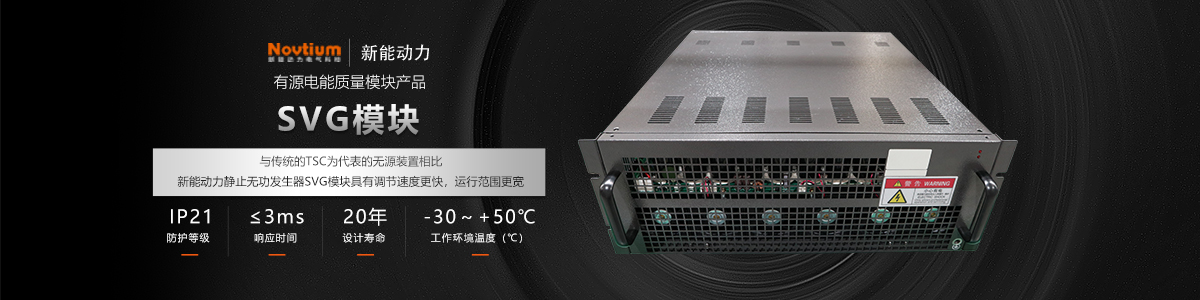

? ?? SVG模塊產品介紹
與傳統的TSC為代表的無源裝置相比，新能動力靜止無功發生器SVG具有調節速度更快，運行范圍更寬，且采用了多重化等PWM技術后大大減少了補償電流中載波頻率諧波的含量，新能動力SVG模塊比TSC使用的電抗器和電容元件要小，大大縮小了補償裝置的體積。新能動力SVG每個模塊可獨立工作，功率單元的模塊化使裝置容量便于擴展和維護。
SVG模塊與傳統電容電抗補償?shù)募夹g(shù)比較
|
產品
|
新能動力SVG模塊
|
傳統的電容電抗補償
|
|
無功補償能力
|
從額定容性至額定感性范圍內無級調節，補償效果好
|
分級投切調節，存在過補和欠補的情況，補償效果較差
|
|
補償容量
|
模塊標稱容量即為裝置的額定輸出容量，選型簡單
|
模塊實際輸出容量小于電容器的標稱容量，需要利用公式進行折算，選型相對復雜
|
|
全響應時間
|
全響應時間快，≤3ms
|
全響應時間較長，≥30ms
|
|
三相不平衡治理
|
三相交流電通過直流側連接，可以調配功
率，三相不平衡治理能力強
|
無此功能
|
|
可靠性
|
模塊單元并聯，互為備份，故障單元不影
響整機運行，可靠性高
|
自愈式電容器容值衰減后易與系統發生諧
振，損壞系統中的設備，可靠性差
|
|
使用壽命
|
采用進口的電力電子元器件IGBT，無易
損件，設計使用壽命大于20年
|
自愈式電容器在使用過程中容值衰減較快，一般使用壽命為2~4年
|
? ? ? --SVG模塊的特點
● SVG模塊，單臺容量30~200kvar
● 接口簡單，方便接線，易并聯
● 冗余化設計，系統可靠性高
● 自身功耗低，占地面積小
● 抑制電壓波動和閃變能力較強，阻尼電網諧振
● 獨特紋波自消技術
● 獨立風道設計，免維護
|
規格型號 |
NPVMG04-25 |
NPVMG04-30 |
NPVMG04-40 |
NPVMG04-50 |
NPVMG04-60 |
NPVMG04-75 |
NPVMG04-100 |
NPVMG04-125 |
NPVMG04-150 |
||
|
額定電壓/VAC |
400 |
||||||||||
|
輸入線電壓范圍/VAC |
380±20% |
||||||||||
|
工作頻率/Hz |
50/60±10% |
||||||||||
|
額定容量/kvar |
±25 |
±30 |
±40 |
±50 |
±60 |
±75 |
±100 |
±125 |
±150 |
||
|
等效電容容量/kvar |
38 |
45 |
60 |
75 |
90 |
113 |
150 |
175 |
225 |
||
|
額定電流/A |
36 |
43 |
58 |
72 |
87 |
108 |
144 |
180 |
217 |
||
|
|
|||||||||||
|
工作環境溫度 |
-30~+45℃（40℃以上需要降額使用） |
||||||||||
|
運行環境濕度 |
<95％，無凝露 |
||||||||||
|
冷卻方式 |
強迫風冷 |
||||||||||
|
防護等級 |
IP20 |
||||||||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
||||||||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
||||||||||
|
|
|||||||||||
|
規格型號 |
NPVMG07-75 |
NPVMG07-100 |
NPVMG07-125 |
NPVMG07-150 |
NPVMG07-175 |
NPVMG07-200 |
|
額定電壓/VAC |
690 |
|||||
|
輸入線電壓范圍/VAC |
660±20% |
|||||
|
工作頻率/Hz |
50/60±10% |
|||||
|
額定容量/kvar |
±75 |
±100 |
±125 |
±150 |
±175 |
±200 |
|
等效電容容量/kvar |
113 |
150 |
188 |
255 |
263 |
300 |
|
額定電流/A |
63 |
84 |
105 |
126 |
146 |
167 |
|
|
||||||
|
工作環境溫度 |
-30~+45℃（40℃以上需要降額使用） |
|||||
|
運行環境濕度 |
<95％，無凝露 |
|||||
|
冷卻方式 |
強迫風冷 |
|||||
|
防護等級 |
IP20 |
|||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
|||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
|||||
|
諧波 |
滿足《電能質量公共電網諧波》GB/T 14549-1993 |
|||||
|
|
||||||
